Brinkmann – Bardo

9.490,00

5% popusta na gotovinsko plaćanje pouzećem ili virmansko plaćanje

    Gramofon Bardo s magnetskim “direct drive” motorom

    SKU: N/A Kategorija: Oznaka:

    Recenzije:

    Stereophile

    Analogaholic

    AudioBeat

    POVIJEST

    Nakon mnogo godina interesa, istraživanja i razvoja, Helmut Brinkman konstruirao je “magnetic direct drive” gramofon »Oasis«. Budući da je taj projekt bio dobro prihvaćen od strane glazbenih zaljubljenika širom svijeta, u Brinkmannu su odlučili napraviti novi model koji sadrži “magnetic direct drive” motor, a inspiriran je dizajnom top modela »Balance« i »LaGrange«.

    ZANIMLJIVI DETALJI I NADOGRADNJE

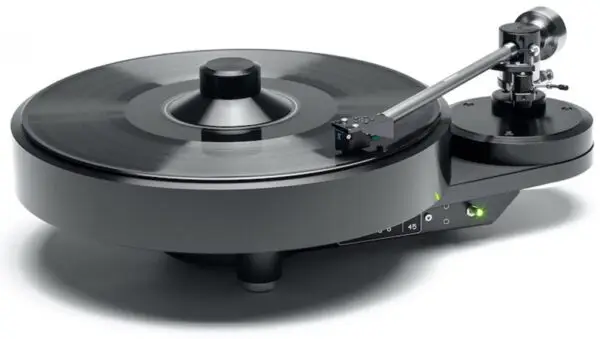

    Slika prikazuje standardni model »Bardo« s magnetskim motornim pogonom. Gramofon Bardo dolazi sa strujnim napajanjem u metalnom kućištu koje se koristi za »Balance« i »LaGrange« gramofone, umjesto standardnog strujnog napajanja. Rezultat je definiraniji odziv basa i veća “pozornica”.

    Baza ručke Bardo gramofona može se rotirati i fiksirati kako bi se mogla napraviti precizna podešavanja za sve ručke između 9 i 12 inča. Zavisno od ručke koju kupac odabere vrši se bušenje baznog postolja.

    Izlazni konektori se nalaze na stražnjoj strani gramofona, i mogu biti RCA ili XLR, a također je moguće i instalirati gramofonske ručke s DIN konektorima i fiksnim kabelom.

    Pomoću prekidača na prednjoj strani gramofona moguće je selektirati između dvije brzine – 33 1/3 i 45 rpm. U rupicama koje se nalaze pokraj prekidača može se fino podešavati brzina vrtnje pomoću malog odvijača.

    MAGNETNI POGON

    Bardo ima magnetni “direct drive” motor kojeg je konstruirao  Helmut Brinkmann i koji se proizvodi u Brinkmann tvornici. Za motor i tanjur postoji samo jedan ležaj, kružni magnet je postavljen u ležaj tanjura i koncentrično se pokreće u rotaciju pomoću zavojnica na sklopnoj pločici ispod magneta. Elektronički sklop pokreće zavojnice preko dva magnetski osjetljiva otpornika koji reagiraju na magnetska polja u vrlo konstantno i sporo kružno kretanje.

    Mnogi od poznatih “direct drive” gramofona konstruirani su za studije i radio postaje gdje je bilo nužno imati vrlo brza startna vremena (manja od sekunde), što je postignuto motorima velikog momenta koji vrlo brzo ubrzavaju i zaustavljaju motor. To je uzrokovalo jake efekte zupčanja popraćeno visokim “wow & flutter” brojevima. Kako bismo to izbjegli, dugo smo radili na vlastitoj kontroli motora koja motoru prenosi taman dovoljno energije da ostane na konstantnoj brzini. Stator motora sastoji se od četiri posebno dizajnirane zavojnice, koje su s visokom preciznošću koncentrično postavljene oko ležaja tanjura. Na temelju slušanja odlučili smo se odreći tipičnog kuta montaže od 90 stupnjeva u korist nestandardnog  od 22,5 stupnja, koji je, zbog preklapanja magnetskih polja, dodatno smanjio zupčanje. Rotor motora također djeluje kao pod-tanjur i nosi magnetski prsten s osam polova na svojoj donjoj strani. Unutar motora, mjeri se broj okretaja brzinomjerskog diska i pretvara u promjenjivi napon koji se dovodi u upravljački sklop gdje se broj okretaja u minuti uspoređuje s referentnim naponom koji je podesiv preko trim potenciometara.

    A separate heater for the bearing, as included with the »Balance« and »LaGrange« bearings, is not necessary. The motor circuit is kept under current all the time, just the speed is switched to zero or 33 resp. 45. In this way, the bearing is kept warm by the quiescent current of the motor drive.

    For those who are interested, there is more information about the magnetic direct drive motor of our turntables »Oasis« and »Bardo« in a white paper about the »Oasis«.



    The RöNt II tubed power supply is the ideal completion for the »Bardo«



    Pogon: Tanjur kojeg direktno pokreće magnetsko polje;

    Strujno napajanje: Vanjsko strujno napajanje u “solid state” tehnologiji

    Ležaj: Podmazan precizni (hidrodinamički) valjkasti ležaj, tih i bez potrebnog održavanja

    Tanjur: Posebna aluminijska legura optimizirana za rezonancije; površina – polirano kristalno staklo


    Šasija: 15 mm Duraluminij s geometrijom optimiziranom za rezonanciju


    Ležište ručke: Pomično (rotacijsko) za jednostavno i precizno podešavanje gramofonske ručke s brzim otpuštanje. Prihvaća sve ručke između 9″ i 12″ kao i neke “linear tracking” ručke

    Konektori: RCA, XLR ili prolazni za ručke s 5-pinskim DIN konektorima; DIN konektor (3 pin) za središnji kabel vanjskog strujnog napajanja, 2 mm konektor za uzemljenje

    RPM: 33 1/3 i 45 – odabir prekidačom; LED indikator za brzinu (33 1/3 = zeleno, 45 = crveno)

    Odstupanje od nazivne brzine: 0.0% (podesivo)

    Fino podešavanje brzine: ± 10% s potenciometrom

    Wow & Flutter: 0.07% linearno, 0.035% weighted DIN 45507

    Vrijeme postizanja brzine vrtnje: 12 / 16 sekundi (33 1/3 / 45 rpm)

    Šum: -64 dB (test record DIN 45544); -68 dB (mjerni adapter)

    Dimenzije: 420 x 320 x 100 mm (Š x D x V)

    Težina: Total 14.8 kg (šasija 5 kg, tanjur 9.8 kg); Strujno napajanje 0.5 kg

    Pribor: Granitno postolje 440 x 310 x 30 mm, HRS platforma


    Brandovi

    Brinkmann

    Opcija

    Bardo, Bardo + RöNt III
